調頻連續波雷達物位計在測量過程中應用了按照線性變化的高頻信號，雷達物位計的信號從天線發出，在被測量平面反射，回波被天線接收。雷達物位計信號的發出與回波接收的頻率差被用于進一步的信號處理，頻率差對應于測量距離。一個大的頻率差應對于一個較大的測量距離。通過FFT頻率差被轉化為頻譜差，進而換算出測量距離。物位與測量距離的差別取決于空罐的高度。調頻連續波雷達物位計是獨有的具備兩線制技術的雷達物位計，成熟的非接觸天線技術，易于維護，取代開關、超聲波測量設備和壓力變送器，低電纜成本，高精確度和高重復性。調頻連續波雷達料位計是根據調頻連續波原理（FMCW)。使用線性調頻高頻信號，雷達料位計高頻信號的發射頻率隨一定時間間隔(掃描頻率)線性v增加，由于發射頻率是隨著信號傳播的時間變化的，與反射物體距離成比例，由當前發射頻率與接收的反射頻率的差值獲得物位高度。
發布時間:
2020
-
08
-
20
瀏覽次數：382
物位的測量，一直是工業自動化領域需要解決的問題之一。料位的準確測量對企業的生產安全以及生產效率都有很好的指導意義。超聲波料位計：音波發射頭能發射一束強烈音波脈沖，當此音波到達物料表面時會有反射波傳回發射頭，此反射波經由發射頭轉換成電氣信號，然后被送到超音波控制器，由控制器計算音波反射傳送時間，再轉換成料位或距離。 雷達料位計工作的基本原理和超聲波料位計一樣：發射-反射-接收，不同的是采用的為雷達波。 射頻導納料位計：所謂射頻導納，導納的含義為電學中阻抗的倒數，它由電阻性成分、電容性成分、感性成分綜合而成，而射頻即高頻無線電波譜，所以射頻導納可以理解為用高頻無線電波測量導納。儀表工作時，儀表的傳感器與灌壁及被測介質形成導納值，物位變化時，導納值相應變化，電路單元將測量導納值轉換成物位信號輸出，實現物位測量。射頻導納料位計有射頻導納連續料位計和射頻導納開關兩種，前者輸出模擬量信號，后者輸出開關量信號。 重錘式料位計：重錘式料位計的主要部件有：重錘、安裝法蘭、測量機構、吹灰裝置、導向輪、鋼絲繩、鋼絲繩卷筒、擺桿機構、控制單元、電機、測控單元、計量單元和電氣接口。工作工程由控制器控制，操作員可設定控制器的自動、手動工作模式，傳感器接到探測命令時，電機正轉，經減速機構后帶動繞線筒轉動，鋼纜下放，重錘跟隨其下 降，當重錘降至料面時被料面托起而失重，鋼...
發布時間:
2020
-
08
-
19
瀏覽次數：347
除塵器的灰斗是收塵設備中比較關鍵的一個部件，它將除塵過程中的廢塵收集起來，以應用的最廣泛的布袋式除塵器來說，當進氣口的含大量灰塵的煙氣在強大的負壓下碰撞到阻擋灰塵的布袋上時，質量較大的部分直接落入灰斗中，而質量小的灰塵附著在布袋表面，在反吹風或脈沖噴氣閥氣流的外力作用下機械抖動以達到清灰的過程，清理的灰塵全都落入灰斗中，長期處于工況中的除塵器一般都是連續工作。在線分室清灰，這時大量的被清理的灰塵源源不斷地落入灰斗中，灰斗的容積卻是有限的，所以必須在灰斗中灰塵裝滿之前就要有一個反饋信號給PLC系統，以便安排時間清理掉灰斗里的灰塵以便繼續工作，這時一般灰斗部分會加裝一個可控的卸灰閥方便將灰塵轉移出來。以上過程中的反饋信號就要靠料位計來產生了。料位計是安裝在灰斗中的探測灰塵在灰斗中的位置的儀器，有了它就可以知道灰斗中的灰有多少了，以便組織工作。料位計可分為射頻導納物位開關，音叉物位開關，纜式物位開關，高溫型物位開關，雷達物位開關等物位控制儀表。料位計的應用很廣泛，可以測量液體、固體等位置參數，它將很難直接在儲物設備中直接測量的位置量通過各種工學原理測量了出來，并可輸出電信號，便于實現對其的自動控制。通俗的說，料位計就是一個測量物體位置的儀器！
發布時間:
2020
-
08
-
18
瀏覽次數：367
調頻連續波雷達物位計在測量過程中應用了按照線性變化的高頻信號，雷達物位計的信號從天線發出，在被測量平面反射，回波被天線接收。雷達物位計信號的發出與回波接收的頻率差被用于進一步的信號處理，頻率差對應于測量距離。一個大的頻率差應對于一個較大的測量距離。通過FFT頻率差被轉化為頻譜差，進而換算出測量距離。物位與測量距離的差別取決于空罐的高度。特點調頻連續波雷達物位計是首家獨有的具備兩線制技術的FWCM雷達物位計，F(xiàn)WCM雷達物位計成熟的非接觸天線技術，易于維護，取代開關、超聲波測量設備和壓力變送器，低電纜成本，高精確度和高重復性。原理調頻連續波雷達料位計是根據調頻連續波原理（FMCW)。使用線性調頻高頻信號，雷達料位計高頻信號的發射頻率隨一定時間間隔(掃描頻率)線性v增加，由于發射頻率是隨著信號傳播的時間變化的，與反射物體距離成比例，由當前發射頻率與接收的反射頻率的差值獲得物位高度。
發布時間:
2020
-
08
-
17
瀏覽次數：321

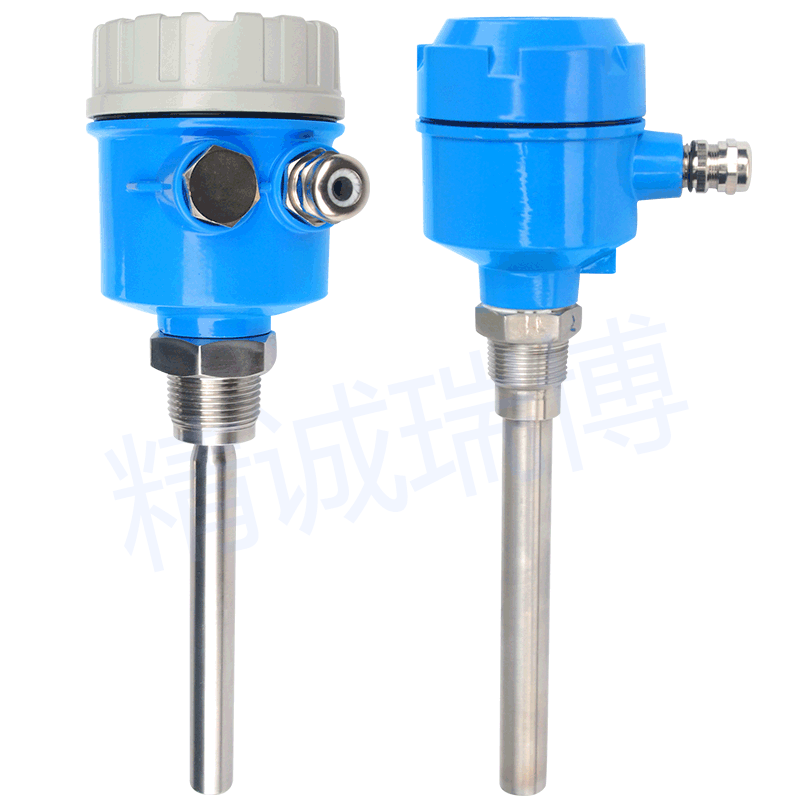

物位開關，是一種新型的物位儀器。它包括浮球型液位開關、音叉式物位開關、電容式物位開關、射頻導納式物位開關、超聲式物位開關等等石油化工等行業中粉粒狀固體物料較少，液體在管道、生產設備(塔、釜、罐)及貯存容器中較多，液位參數較多，料位參數較少。另外還有不同液體由于密度不同而形成界面，所以界面的測量也屬于物位的一種，所以說物位傳感器涵蓋液位、料位、界面?zhèn)鞲衅?。又由于不少監視物位的上限、下限，需要報警或只需活的開關量輸出，去進行控制，即不用連續檢測液位具體數值，所以又形成物位開關產品。物位開關安裝和維護(1)應避開入料口處安裝; (2)在顆粒直徑大于15mm的塊體或距離入料口下部7米以下安裝時，應加探頭護蓋; (3)測定粘度較大的粉粒體時，應從溶器的上部向下垂直或從側壁部斜向下較深插入安裝; (4)探頭使用溫度超過120 C時，由于壓電元件壽命縮短，所以應定期檢測開關動作是否正常; 使用指導說明1、使用前開關置位 (1)“OUTPUT”開關置于“NC”; (2)感度旋鈕右旋到頭置于高感度“HIGH”位置; 2、開機檢測調試 (1) 接通電源后，紅燈亮，繼電器閉動作，5秒左右，探頭振動，紅燈息滅，繼電器開動作(“OUT PUT”開關置于“NO”時狀態相反),手觸摸探頭前端，紅燈亮，離開，1～2秒紅燈息滅?！ ?2)感度選擇，可根據料物在安裝前調定，但對于一般物料可置...
發布時間:
2020
-
08
-
14
瀏覽次數：340
現在雷達液位計主要分為高頻低頻雷達液位計和波導式雷達液位計，選用高頻雷達還是低頻雷達液位計主要看現場工況情況，一般是看量程范圍多少。波導式雷達液位計有攬式重錘式和桿式直插式。區別一 接觸方式不同雷達液位計是非接觸式的，波導式液位計則是接觸式的。也就是說，在食品等級要求較高的場合，是不能用先導式的。區別二 使用工況介質不同導波雷達式液位計更需考慮介質的腐蝕性和粘附性，而且過長的導波雷達安裝和維護更加困難。低介電常數的工況，無論雷達還是導波雷達測量原理都是基于介質介電常數差別，由于普通雷達的發射的波是發散的，當介質介電常數過低時，信號太弱測量不穩定，而導波雷達波是沿導波桿傳播信號相對穩定。另外一般的導波雷達還有底部探測功能，可以根據底部回波信號能測量值加以修正，使信號更為穩定準確。區別三 選型有不同普通雷達可以互換使用，而導波雷達由于導波桿（纜）長度根據原工況固定，一般不能互換使用，受此影響導波雷達的選型要比普通雷達麻煩。區別四 測量范圍不同普通雷達在30、40m的罐體上應用比較常見，甚至可測到70m。導波雷達還要考慮導波桿（纜）的受力情況，也是由于受力的原因一般用導波雷達的測量距離不會很長。而不過在一些特殊工況導波雷達有明顯的優勢，如罐內有攪拌，介質波動大，這樣的工況用底部固定的導波雷達測量值要比變通雷達穩定。還有小罐體內的物位測量，由于安裝測量空間?。ɑ蚬迌?nèi)干擾物較多），一般普通雷...
發布時間:
2020
-
08
-
12
瀏覽次數：481
2020年7月份，全國工業生產者出廠價格同比下降2.4%，環比上漲0.4%；工業生產者購進價格同比下降3.3%，環比上漲0.9%。1-7月平均，工業生產者出廠價格比去年同期下降2.0%，工業生產者購進價格下降2.7%。一、工業生產者價格同比變動情況 工業生產者出廠價格中，生產資料價格同比下降3.5%，降幅比上月收窄0.7個百分點，影響工業生產者出廠價格總水平下降約2.56個百分點。其中，采掘工業價格下降7.1%，原材料工業價格下降6.9%，加工工業價格下降1.8%。生活資料價格同比上漲0.7%，漲幅比上月擴大0.1個百分點，影響工業生產者出廠價格總水平上漲約0.19個百分點。其中，食品價格上漲3.7%，衣著價格下降1.1%，一般日用品價格下降0.8%，耐用消費品價格下降1.6%。工業生產者購進價格中，燃料動力類價格下降10.8%，化工原料類價格下降8.9%，黑色金屬材料類價格下降2.8%，有色金屬材料及電線類價格下降0.3%；農副產品類價格上漲6.8%。 二、工業生產者價格環比變動情況 工業生產者出廠價格中，生產資料價格上漲0.5%，漲幅與上月相同，影響工業生產者出廠價格總水平上漲約0.34個百分點。其中，采掘工業價格上漲3.1%，原材料工業價格上漲0.9%，加工工業價格上漲0.1%。生活資料價格上漲0.1%，漲幅與上月相同，影響工業生產者出廠價格總水平上漲約...
